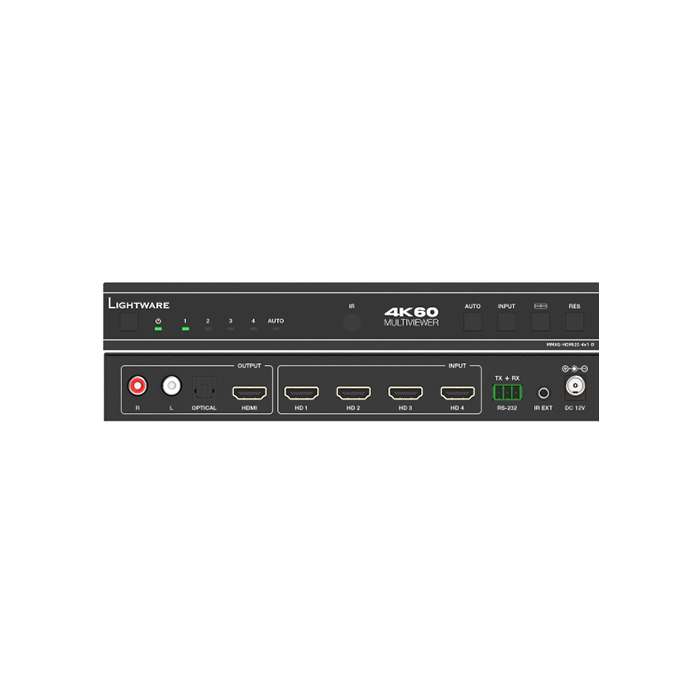

多画面信号切换器
MMXG-HDMI20-4x1-D
简介：
MMXG-HDMI20-4x1-D信号切换器是一款4K@60HzHDMI4×1多画面切换器，支持多达4路HDMI信号同屏显示，内置8种显示模式（四分屏、画中画、三画面等），输出分辨率高达4K@60Hz4:4:4，支持音频独立选择和模拟音频解嵌，适用于指挥调度中心、监控室和视频会议中多方画面同屏展示需求。
功能描述
产品特点
产品参数
接线图
MMXG-HDMI20-4x1-D信号切换器是一款4K@60Hz HDMI 4×1多画面切换器，支持多达4路HDMI信号同屏显示，内置8种显示模式（四分屏、画中画、三画面等），输出分辨率高达4K@60Hz 4:4:4，支持音频独立选择和模拟音频解嵌，适用于指挥调度中心、监控室和视频会议中多方画面同屏展示需求。

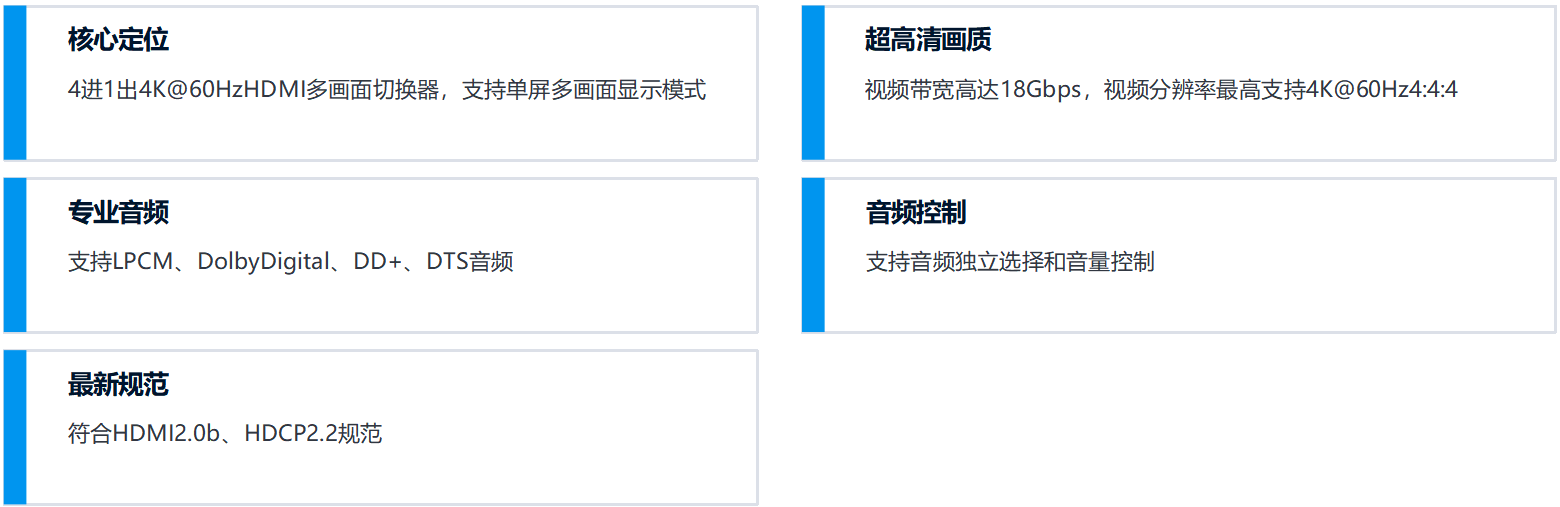

● 4进1出4K@60Hz HDMI多画面切换器，支持单屏多画面显示模式
● 18Gbps高速传输带宽，支持视频分辨率最高支持超高清画质4K@60Hz 4:4:4
● 符合HDMI 2.0b、HDCP 2.2规范
● 单画面显示模式支持帧同步无缝切换，多画面显示模式支持快速切换
● 输入信号支持自动检测与手动切换
● 支持单屏显示多画面（单画面/画中画/双画面/三画面/四画面），支持8种显示模式
● 支持LPCM、Dolby Digital、DD+、DTS音频
● 支持智能EDID管理与解析
● 支持OSD菜单导航
● 支持音频独立选择和音量控制
● 支持模拟音频解嵌
● 支持双向RS-232串行通讯、面板按键和遥控器控制
● 配备4路HDMI输入，1路HDMI输出
● 配备1组L/R模拟音频输出端口，1路光纤数字音频输出端口
● 配备1路3.5mm插孔红外输入端口
● 配备1路凤凰端子可插拔RS-232接口
● 配备面板状态指示灯
● 机身：金属；颜色：黑色
● 产品尺寸：220mm（长）×100mm（宽）×30mm（高）
● 电源输入：AC 100~240V，50/60Hz；电源输出：DC 12V/2.5A；电源功耗：10W（最大值）
● 工作温度：0~40℃；储存温度：-20~60℃
● 相对湿度：20~90% RH（无凝结）
