一、项目概况

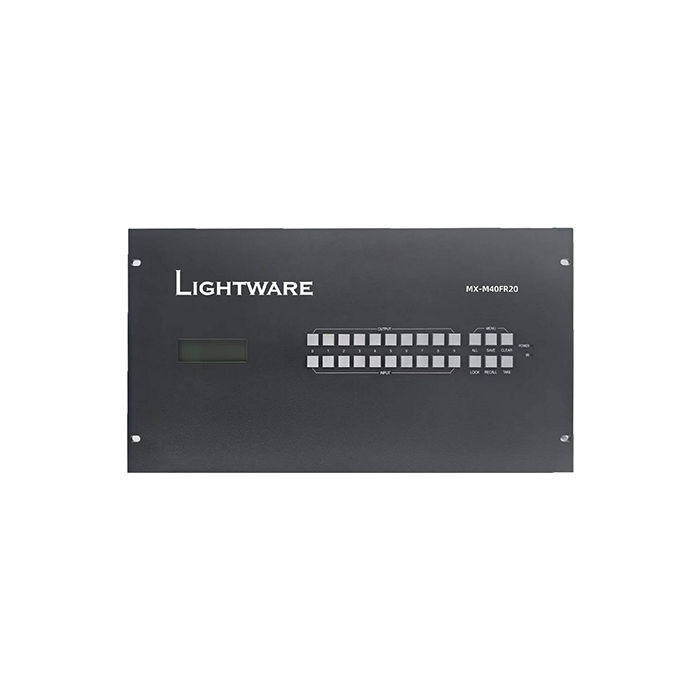

本次项目为某市属国企总部会议中心智慧视听系统升级工程，园区包含千人主报告厅、多间高层会商室、线上远程会议室、产品展厅汇报区及专用设备机房，承担日常办公例会、高层战略汇报、全国分支机构远程联会、新品发布、企业展厅参观演示等多重使用场景。 现场接入信号类型繁杂，涵盖办公笔记本、台式业务主机、高清摄像设备、录播终端、光纤远距离展厅点位、老式 VGA 办公终端、LED 大屏、分布式投屏设备等数十路异构信号，需要一套兼容性强、调度灵活、稳定可靠的核心音视频交换中枢。 项目最终采用 Lightware MX-M40FR20 40×40 模块化无缝混合矩阵作为系统核心交换设备，实现多路不同格式信号统一接入、帧同步无缝切换、大屏拼接开窗、智能音频处理与全平台远程管控，保障各类重要会议全天候稳定运行，同时适配国产化操作系统运维环境。
二、项目现存痛点
信号类型杂乱，新旧办公设备无法兼容 现场同时存在 HDMI、DP、SDI、光纤、HDBaseT、VGA、CVBS 等多种接口设备，传统固定接口矩阵无法灵活适配，需额外搭配大量信号转换器，机房布线杂乱、故障点位多，日常检修繁琐。
画面切换黑屏闪屏，破坏会议展示效果 旧设备切换投屏、远程画面、展厅演示画面时频繁出现黑屏、画面撕裂、延迟卡顿，高层汇报、线上联动会议观感差，打断汇报节奏。
大屏展示功能单一，无法多画面同步演示 原有设备仅支持固定分屏，不支持四画面漫游、自定义输出分辨率，无法同时并列展示业务数据、远程分会场、产品实拍多路画面。
远程会商音频效果差，杂音啸叫频发 跨省市分支机构线上连线时，存在回声、音量失衡、环境噪音、麦克风啸叫等问题，多人同步沟通清晰度不足。
运维管控方式单一，不兼容国产办公系统，无故障备份 仅支持机房本地按键操作，不支持网页远程管理；运维电脑普遍搭载麒麟、统信等国产系统，旧设备无法适配；无通道信号备份，单路设备故障直接中断会议画面，存在重大活动翻车风险。
长时间连续运行稳定性不足 原有矩阵单电源供电，机房夏季温度偏高易死机，缺少过热、过载防护，无法满足全天多场会议连续使用的需求。
三、Lightware MX-M40FR20 解决方案优势
本项目核心交换设备选用 MX-M40FR20 一卡四路模块化 40 进 40 出混合矩阵，一站式解决项目全部使用难题：
1. 模块化插卡设计，全信号格式兼容，支持热插拔
单张板卡集成 4 路通道，可自由选配 HDMI/DP/DVI/VGA/SDI/HDBaseT/LC 单模单纤光纤输入输出卡，新旧电脑、摄像主机、远距离展厅光纤点位全部直连，无需额外转接；板卡支持在线热插拔，后期会议室扩容、设备维修无需整机断电，不中断正在进行的会议。
2. 4K 帧同步无缝切换，画质无损无延迟
单通道带宽 18Gbps，原生支持 4K@60Hz 4:4:4、HDMI2.0b、HDCP2.2；4K/2K 板卡可任意混插混切，内置帧同步技术，切换全程无黑屏、无撕裂、无延时，画面实时同步，适配高端汇报、展厅高清演示场景。支持单级缩放、自定义输出分辨率，完美匹配 LED、LCD 各类拼接大屏。
3. 一体化视频墙处理器，多模式灵活画面展示
设备内置视频处理模块，自带 12 组可保存拼接幕墙方案，支持大屏拼接、四画面漫游开窗；具备信号回显预览、OSD 自定义中文字符叠加，可在大屏标注汇报主题、分支机构名称；支持画面冻结、黑屏、单路通道通断独立控制，会议调度操作灵活便捷。
4. 多重信号备份，重要会议高可靠保障
独有输入通道 N+1 热备份、1+1 奇偶双备份机制，电脑、摄像线路故障时自动切换备用通道，画面不中断；实时监测输入信号、后端大屏负载连接状态，异常状态实时反馈，杜绝重大会议信号中断问题。
5. 专业级一体化音频处理，适配多场地远程会商
集成完整音频处理引擎，支持多路音频同步切换、音量统一调节，内置自动混音、回声消除、自动增益、反馈抑制、降噪功能，搭配幻象供电接口，搭配会议拾音麦克风实现清晰远程跨区域会商，彻底解决会议室啸叫杂音问题。
6. 多方式管控 + 全国产化适配，远程运维便捷
管控渠道全覆盖：前面板按键、红外遥控、RS232/485 串口、网口 Web 网页控制；采用 B/S 网页架构，兼容 Windows、鸿蒙、统信、麒麟、银河等国产操作系统，运维人员通过内网办公电脑、平板即可远程切换信号、调取会议预案、查看设备运行状态。可存储 26 组场景预案，高层汇报、线上联会、展厅参观、全员大会等场景一键调用，支持掉电记忆，重启自动恢复上一次调度状态。
7. 工业级稳定硬件，全天候不间断运行
采用嵌入式无操作系统架构，无病毒侵扰风险；双电源冗余供电，AC100V-240V 宽电压输入；内置过压、过流、过载、过热多重保护，适配机房高温环境，满足全天多场次会议连续运行标准。丰富扩展接口：多路 RS232/485、4 路 GPIO、4 路继电器，可联动大屏升降、灯光、门禁、音响等外围中控设备。
四、项目落地成效
系统集成简化，布线与改造成本大幅降低 模块化板卡兼容园区全部现有信号源，省去数十台信号转换器，机房布线整洁美观；后期新增会议室、展厅点位仅增加对应输入板卡即可，扩展灵活，改造工期缩短近一半。
画面调度流畅，会议展示品质全面升级 无缝切换 + 四画面漫游开窗，报告厅大屏可同步展示业务报表、外地分会场、产品演示画面，切换无黑屏卡顿，大幅提升高层汇报、客户参观的展示效果。
会商音质清晰，跨区域协同沟通更顺畅 自动降噪、回声消除功能彻底解决多分支机构线上会议杂音问题，全国同步会议沟通清晰高效，客户参观接待体验显著提升。
国产化适配 + 远程运维，降低人工管理成本 运维人员使用国产办公电脑网页远程管控设备，无需频繁往返机房调试；通道热备份、实时故障监测，大幅减少现场检修工作量。
长时间稳定运行，满足企业重大活动严苛标准 双电源冗余与多重硬件保护，设备上线以来无宕机、无信号中断，完美承接新品发布会、年度战略会等各类高规格活动。
五、产品适用场景
MX-M40FR20 模块化混合矩阵适配多类中大型音视频项目：国企 / 政企总部会议中心、高端报告厅、企业展厅、能源电力调度、水利气象、广电演播、展馆展示、教育科研等，是多路异构信号集中交换的核心设备。
